Lab2 Webget 与字节流（ByteStream）

注意

实验报告提交 ddl 为 2025 年 10 月 26 日 23:59，请同学们留意。

说明

Lab2-5与CS144的实验内容对齐，我们将实现一个完整的TCP/IP协议栈。

1 环境配置

为了避免不必要的问题，我们推荐你使用虚拟机和CS144官方提供的镜像完成实验。

1.1 安装VirtualBox虚拟机并下载虚拟机镜像

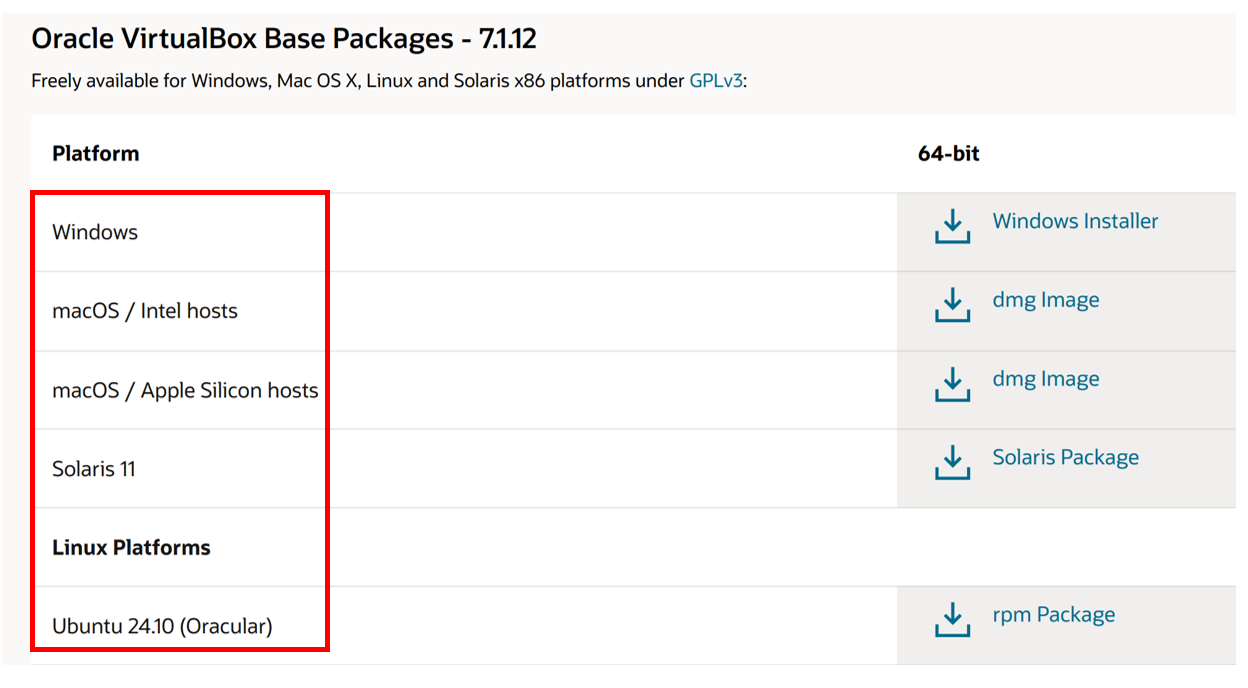

VirtualBox：https://www.oracle.com/cn/virtualization/virtualbox/

虚拟机镜像：https://stanford.edu/class/cs144/vm_files/cs144-fall-2025-x86.ova （很大的文件，建议预留1-2小时下载）

virtualbox-download

注意

如果你有一台2020-24的MacBook（带有ARM64M1芯片），VirtualBox将无法成功运行，请安装UTM虚拟机和ARM64虚拟机映像

UTM：https://mac.getutm.app/

ARM64虚拟机镜像：https://web.stanford.edu/class/cs144/vm_files/cs144-fall-2025-arm64.utm.tar.gz

1.2 导入CS144镜像

启动 VirtualBox ，你会看到如下界面：

init

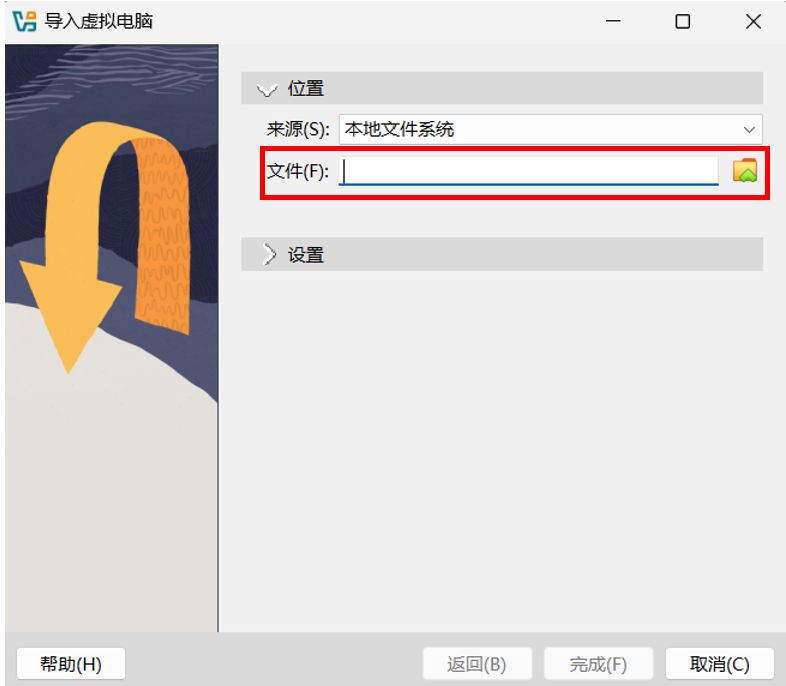

点击“导入”，打开如下窗口。输入或选择你的 cs144_vm.ova 镜像文件。默认设置不需要改变，点击“完成”导入镜像。

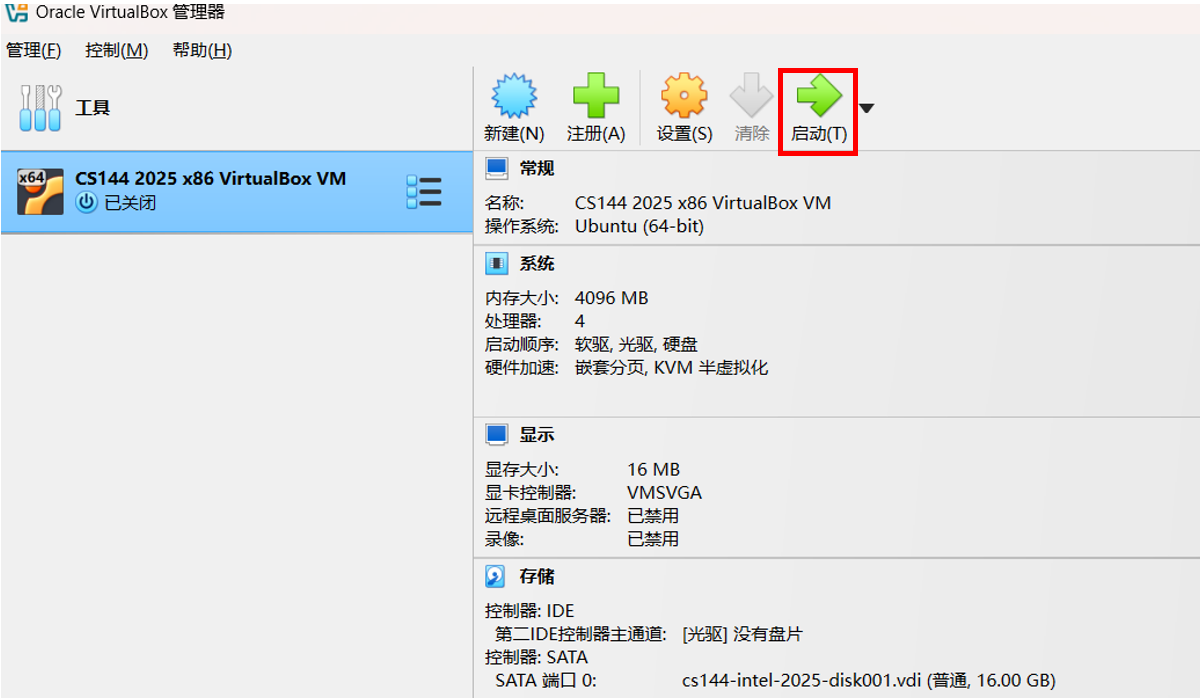

在左侧选择刚刚导入的虚拟机，点击启动。

launch

虚拟机将启动到文本界面，你的用户名是 cs144，默认密码也是 cs144。

1.3 连接你的虚拟机

我们推荐你使用 ssh 连接你的虚拟机，你可以将你的虚拟机使用 ssh 集成在 vscode 来进行编辑。虚拟机镜像已设置后，VirtualBox 会将主机上 localhost:2222 的 TCP 连接转发到虚拟机的 22 号端口 (ssh)。虚拟机运行时，你可以按如下方式连接：（如果你在配置ssh时出现问题，可以参考一下文档末尾的注意事项，可能会帮到你）

ssh -p 2222 cs144@localhost

1.4 安装所需的包

下面这些命令会安装实验中需要用到的包：

sudo apt update && sudo apt install git cmake gdb build-essential clang \
clang-tidy clang-format gcc-doc pkg-config glibc-doc tcpdump tshark libpcap-dev

2 使用网络

在正式进行编码工作之前，我们首先使用应用层程序访问一个网页。

2.1 浏览器访问一个网页

在一个浏览器中，访问 http://cs144.keithw.org/hello ，你将会看到如下的结果。浏览器是典型的应用层程序，它会帮你构造符合 HTTP 协议的请求，发给服务器，然后把响应解析渲染成网页。 hello

2.2 利用telnet抓取一个网页

Telnet 也是应用层程序，只不过当你使用 telnet 连接到服务器时，需要手动输入 HTTP 报文。

  1. 在你的虚拟机中运行 telnet cs144.keithw.org http [Enter] 命令。它告诉 telnet 程序在你的计算机与另一台计算机（名为cs144.keithw.org ）之间打开一个可靠的字节流，并在这台计算机运行一个特定的服务：“http”服务。如果你的虚拟机已经被正确设置且连接网络，你将会看到

    $ telnet cs144.keithw.org http
Trying 104.196.238.229...
Connected to cs144.keithw.org.
Escape character is '^]'.
    按住 Ctrl 并按下 ]，接着输入 close 退出。

  2. 输入 GET /hello HTTP/1.1 [Enter] ，这告诉服务器URL的路径部分。

  3. 输入 Host: cs144.keithw.org [Enter] ，这告诉服务器URL的主机部分。
  4. 输入 Connection: close [Enter] ，这告诉服务器你已经完成了请求，服务器将在回应后断开连接。
  5. 多输入一次 [Enter] ，发送一个空行并告知服务器你已经完成了输入。

注意

输入这几条指令时一定要快，不然连接会断掉。

输入成功后，你将会看到与浏览器展示的结果相同的回复。

GET /hello HTTP/1.1
Host: cs144.keithw.org
Connection: close

HTTP/1.1 200 OK
Date: Thu, ...
Server: Apache
Last-Modified: Thu, 13 Dec 2018 15:45:29 GMT
ETag: "e-57ce93446cb64"
Accept-Ranges: bytes
Content-Length: 14
Connection: close
Content-Type: text/plain

Hello, CS144!
Connection closed by foreign host.

3 Webget

如果你继续探索上述两个应用层程序，你会发现它们都建立在 socket 之上。Socket（套接字），是传输层提供给应用层的接口，对于应用层而言，是对TCP/UDP这些传输层协议的抽象封装。应用层程序通过 socket 建立连接，发送和接受数据。在这一章中，你将编写一个简短的应用层程序：webget，调用Linux内核提供的 stream socket 类来实现。

3.1 建立仓库

  1. 在你的虚拟机上，输入 git clone https://github.com/sibo715/zju-comnet-labs.git [Enter] 来抓取项目初始代码文件。
  2. 输入 cd zju-comnet-labs [Enter] 进入项目目录。
  3. 输入 mkdir build [Enter] 构建 build 目录。
  4. 输入 cd build [Enter] 进入 build 目录。
  5. 输入 cmake .. [Enter] 搭建系统。
  6. 输入 make [Enter] 命令编译源代码。（这里注意你每次对项目进行了修改都需要重新运行 make 命令）

提示

由于http连接github时常不稳定，我们推荐使用ssh来管理你的git仓库，可参考 https://zhuanlan.zhihu.com/p/628727065

3.2 OS Stream Socket

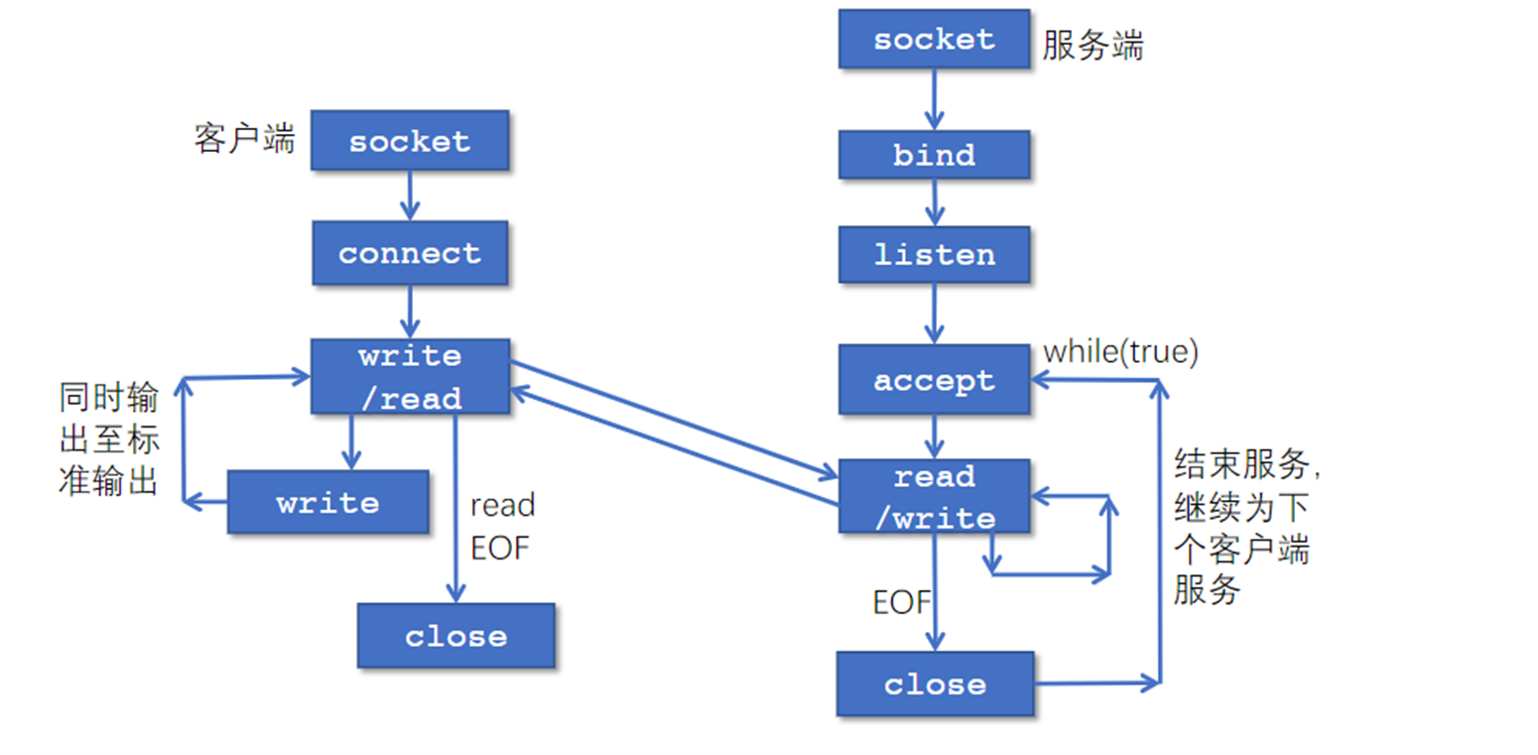

Linux内核提供了 stream socket ，它像一种文件描述符。当两个 stream socket 连在一起时，写入其中一个socket的字节最终将被另一个socket以相同的顺序读出。下图描述的是基于TCP/IP协议的 Client-Server 通信流程。

  • 服务器端是等待连接并提供服务的程序

    • socket: 创建一个套接字，这是网络通信的端点

    • bind: 将套接字和一个本地地址（IP地址和端口号）绑定

    • listen: 使套接字进入监听状态，等待客户端的连接请求

    • accept: 阻塞等待客户端连接。一旦接收到一个连接请求，它会创建一个新的套接字来处理这个客户端的通信

    • while(true): 表示服务器通常会进入一个循环，不断地调用 accept 来等待并处理新的客户端连接

    • read/write: 与已连接的客户端进行数据读取和写入的通信

    • close: 关闭与当前客户端通信的套接字

  • 客户端是发起连接并请求服务的程序

    • socket: 创建一个套接字
    • connect: 向服务器端的特定地址和端口发起连接。一旦连接成功，就可以开始数据传输
    • write/read: 通过已建立的连接向服务器发送数据（write）和从服务器接收数据（read）
    • read EOF: 客户端读取到文件结束符，表明服务器关闭了连接或关闭了写入端
    • close: 关闭套接字，终止与服务器的连接

socket

3.3 实现 webget

请阅读 libsponge/util/socket.hh 和 libsponge/util/file_descriptor.hh 的 public interfaces（请注意 Socket 继承于 FileDescriptor，TCPSocket 继承于 Socket ） 。熟悉 socket 各接口的定义以及如何调用。

现在我们要调用 TCPSocket 的接口来实现 webget 这个应用层程序 ，就像前面的 telnet 一样用于抓取网页。

  1. 在编辑器中打开 /path/to/zju-comnet-labs/apps/webget.cc 。

  2. 完成 get_URL 函数（请使用 HTTP请求的格式并使用 TCPSocket 和 Address 类）。具体来说，你需要通过socket建立连接，写入请求并最终读出返回的数据。

    注意

    • 在HTTP中，每行必须以“\r\n”结尾。

    • Connection:close这句代码必须包含在客户端的请求中。

    • 确保从服务器读取和打印所有的输出，直到套接字到达“EOF”，即文件的末尾。

  3. 使用 make 重新编译你的项目。

  4. 输入 /path/to/zju-comnet-labs/build/apps/webget cs144.keithw.org /hello [Enter] 来测试你的程序。

  5. 如果你觉得上面的输出结果是正确的，你可以输入 make check_webget [Enter] 进行自动测试（测试样例路径：/path/to/zju-comnet-labs/tests/webget_t.sh）。

    注意

    如果这里显示timeout，记得关闭vpn

在完成 get_URL 函数后，你将看到如下的结果：

$ make check_webget
[100%] Testing webget...
Test project /path/to/zju-comnet-labs/build
    Start 31: t_webget
1/1 Test #31: t_webget .........................   Passed    1.19 sec

100% tests passed, 0 tests failed out of 1

Total Test time (real) =   1.19 sec
[100%] Built target check_webget

4 可靠的字节流

在前一章节中，我们已经调用 socket 接口完成了简易的 webget 应用程序。在这一章中，我们将实现一个简化版的 socket 读写缓冲区（ByteStream）。如下图所示，在建立连接后，TCP会维护发送（send）和接收（recv）两个缓冲区。以recv缓冲区为例，client发送给server的数据将依次写入缓冲区，而server可以按需读取所需的数据。

buffer

在这一章中，你将自己动手实现一个字节流。字节在“输入”端写入，并可以按照相同的顺序从“输出”端读取。writer 可以结束输入，之后不能再写入任何字节。reader 读到流的末尾时，会遇到 EOF （end of file），之后不会再读取任何字节。

你的字节流同时也要考虑容量控制，意味着它将在初始化时给定一个容量（capacity）：可以存入内存的最大字节数。你的字节流需要根据这个容量限制 writer 的写入，达到容量后不能继续写，而当 reader 从流中读出字节时，writer 才能继续写。

打开 libsponge/byte_stream.hh 以及 libsponge/byte_stream.cc 文件，设计私有成员并完成接口的实现。接口可以分为4类：

  1. 构造函数
    ByteStream(const size_t capacity); // 初始化所有需要的私有成员（自己设计并添加）
  2. Writer
    size_t write(const std::string &data) //将data尽可能多地写入stream，返回写入stream的字节数。
size_t remaining_capacity() const //返回stream中剩余空间的字节数。
void end_input() //给私有变量赋值为true，代表输入已经完成
void set_error() { _error = true; } //若stream遇到错误，则私有变量_error赋值true
  3. Reader
    std::string peek_output(const size_t len) const //返回len长度的str
void pop_output(const size_t len) //从stream中pop出长度为len的str
std::string read(const size_t len) //先peek再pop
bool input_ended() const //若输入结束则返回true
bool error() const { return _error; } //如果stream遇到error，则返回true
size_t buffer_size() const //返回当前可以从stream中读取的最大长度的str
bool buffer_empty() const //如果stream当前空了，返回empty
bool eof() const; //如果输入结束且输出达到末尾，返回true
  4. General Accounting
    size_t bytes_written() const; //总共写入的字节数
size_t bytes_read() const; //总共pop出的字节数

当你开发完成并重新编译项目后，你可以输入 make check_lab0 [Enter] 进行自动测试。你将看到如下的结果：

$ make check_lab0
[100%] Testing Lab 0...
Test project /path/to/zju-comnet-labs/build
    Start 26: t_byte_stream_construction
1/9 Test #26: t_byte_stream_construction .......   Passed    0.00 sec
    Start 27: t_byte_stream_one_write
2/9 Test #27: t_byte_stream_one_write ..........   Passed    0.00 sec
    Start 28: t_byte_stream_two_writes
3/9 Test #28: t_byte_stream_two_writes .........   Passed    0.00 sec
    Start 29: t_byte_stream_capacity
4/9 Test #29: t_byte_stream_capacity ...........   Passed    0.25 sec
    Start 30: t_byte_stream_many_writes
5/9 Test #30: t_byte_stream_many_writes ........   Passed    0.00 sec
    Start 31: t_webget
6/9 Test #31: t_webget .........................   Passed    1.09 sec
    Start 53: t_address_dt
7/9 Test #53: t_address_dt .....................   Passed    0.01 sec
    Start 54: t_parser_dt
8/9 Test #54: t_parser_dt ......................   Passed    0.00 sec
    Start 55: t_socket_dt
9/9 Test #55: t_socket_dt ......................   Passed    0.00 sec

100% tests passed, 0 tests failed out of 9

Total Test time (real) =   1.38 sec
[100%] Built target check_lab0

提示

若仍然对接口的实现逻辑不清楚的，可以查看测试样例从而加深理解。

  • /path/to/zju-comnet-labs/test/ 下的 byte_stream_test_harness.hh 和 byte_stream_test_harness.cc 是所有测试方法的声明和实现。

  • /path/to/zju-comnet-labs/byte_stream_xxx.cc 为测试样例

注意

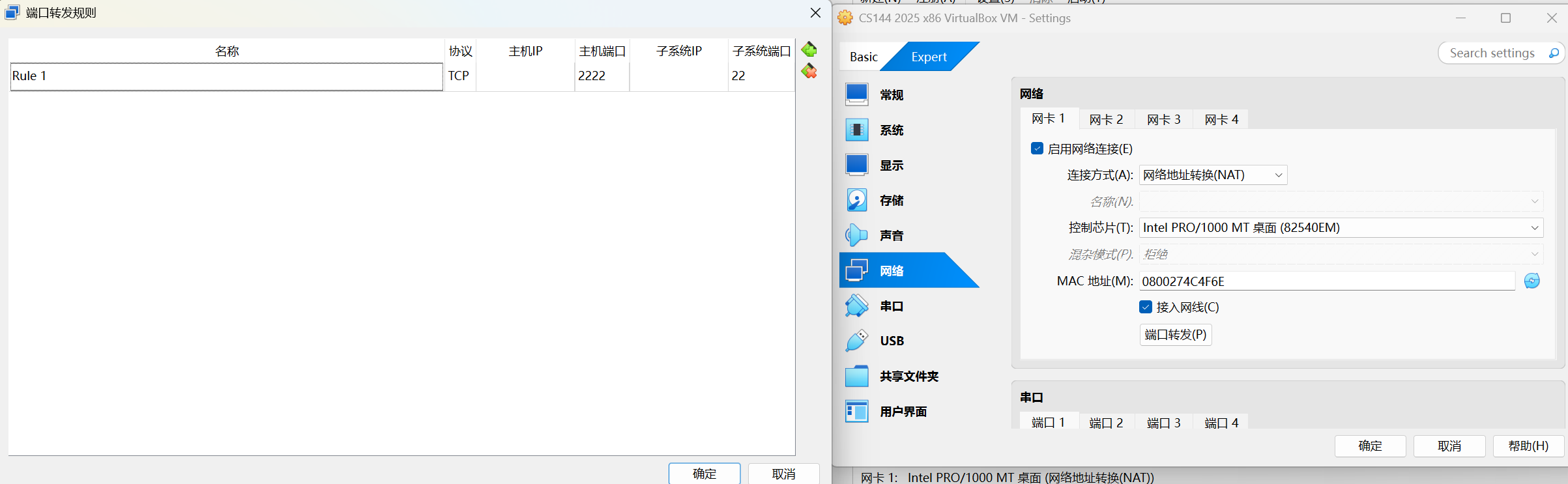

  • 如果无法使用ssh连接虚拟机，显示“Connection Refused"，可以在VirtualBox的虚拟机设置里手动加一下端口转发，如下图所示。 buffer
  • 如果你使用的MacBook，在UTM虚拟机中找不到端口转发的选项，可以在设置中将网络模式调整为模拟VLAN。
