Lab1 WireShark软件初探和常见网络命令的使用

注意

实验报告提交 ddl 为 2025 年 10 月 12 日 23:59，请同学们留意。

1 WireShark 软件初探

Wireshark 是一款开源免费的网络协议分析工具，可以捕获并解析网络传输中的数据包，帮助用户直观地观察和研究各种协议的交互过程，常用于网络故障排查、学习协议原理以及安全分析等多种场景。

本次实验需要我们使用 WireShark 对网络数据进行抓包与分析，通过观察数据包的传输过程和协议内容，加深对网络通信机制的理解，同时熟悉 WireShark 工具的操作流程。

1.1 安装

Wireshark 软件可通过 官方链接 下载， 根据自己的操作系统选择对应的安装包即可。

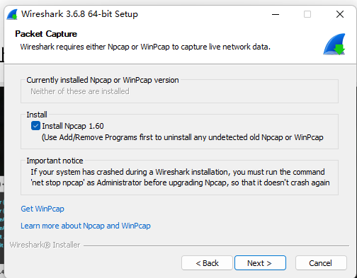

在较新版 WireShark 的安装过程中，保持默认勾选安装即可。 如果你选择某些旧版本安装，请务必勾选 Install Npcap。

新版 WireShark 会默认安装，所以不会有勾选提示。

1.2 选择网络

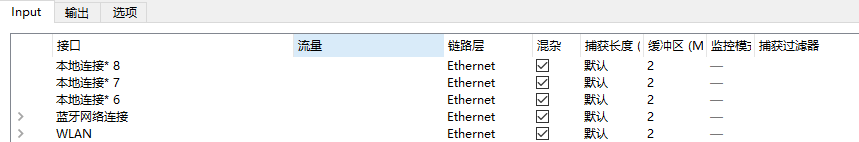

打开 WireShark 后，界面会出现监测到的系统端口，选择其中一个端口就可以监测该端口的数据包流量。

或者也可以选择上方工具栏 捕获→选项 进行选择。

1.3 抓包

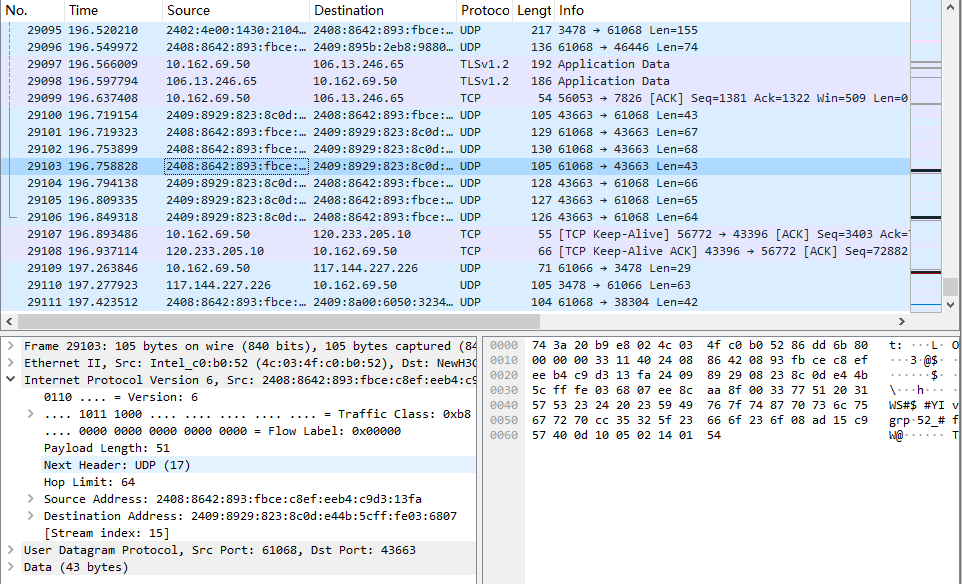

选定某一个端口进入后，抓包会自动进行。（请选择有流量的端口）。抓包界面如下：

在选择某一个包后可以在下方信息栏中查看具体信息

1.4 过滤器

WireShark 中过滤器主要有两种：显示过滤器和捕获过滤器。

他们主要功能都是筛选出符合条件的包，筛选条件可以是协议、地址等，也可以是它们的组合方式，善用过滤器可以快速帮助我们筛选想要的包。二者的功能差距请各位同学自行探索（思考题之一）。

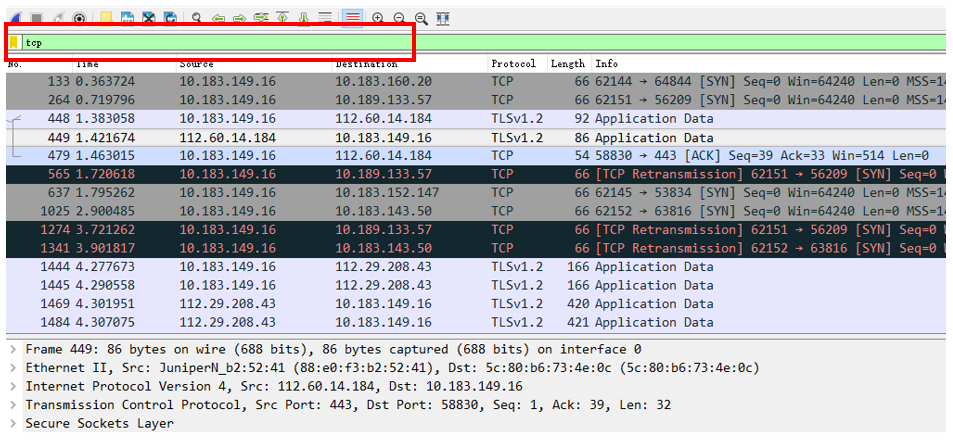

显示过滤器在选择端口进入之后，抓包界面的正上方

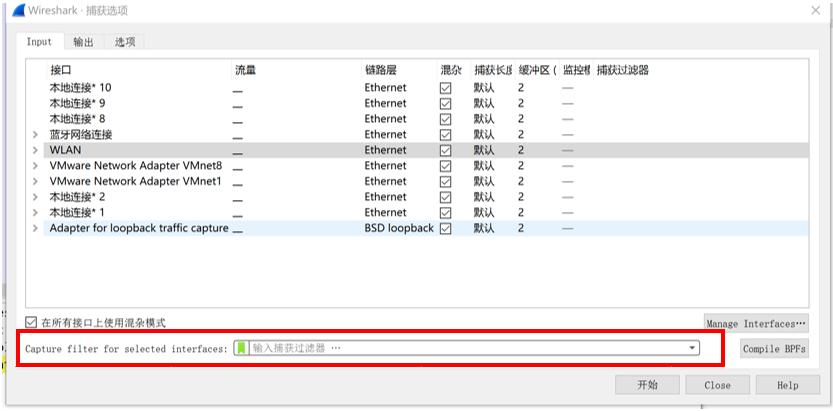

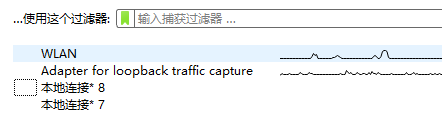

捕获过滤器在上方工具栏 捕获→选项 选择端口界面的正下方

1.5 你的任务

  • 你需要安装并熟悉 WireShark 的使用，可参照上方 WireShark 介绍，
  • 操作过程、结果等需要截图保存，具体要求见实验报告模板。

2 常见网络命令的使用

本次实验我们还需实际操作并熟悉一些常见的网络命令。理解其功能和应用场景，包括网络连接测试、路由查看、端口检查等，增强网络故障排查能力。

在 windows 系统中我们一般在 cmd 或 powershell 执行命令，可以键入 win + R 再输入 cmd 或 powershell 打开终端。

我们需要使用的命令主要包含以下 11 个（命令名称10个，具体命令11个）：

命令名称 功能说明 命令示例 图片示例
ping 用于测试到特定地址的连通性、数据包的延迟时间 ping xxx

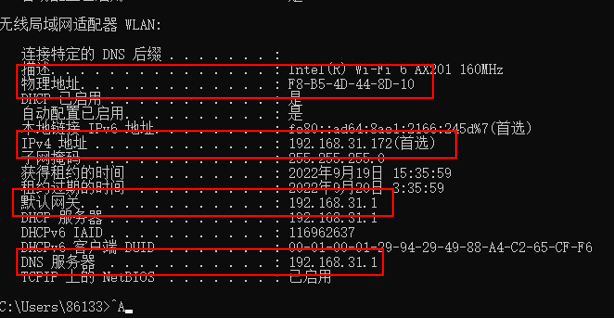

ipconfig 查看本机的网卡物理地址、IP地址
查看本机默认网关、DNS服务器地址		 ipconfig/all

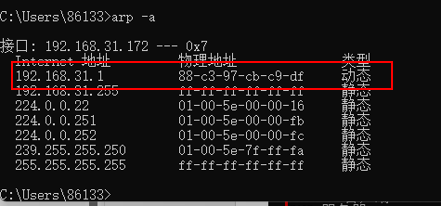

arp 显示本机记录的局域网内其它机器IP地址与其物理地址的对照表 arp -a

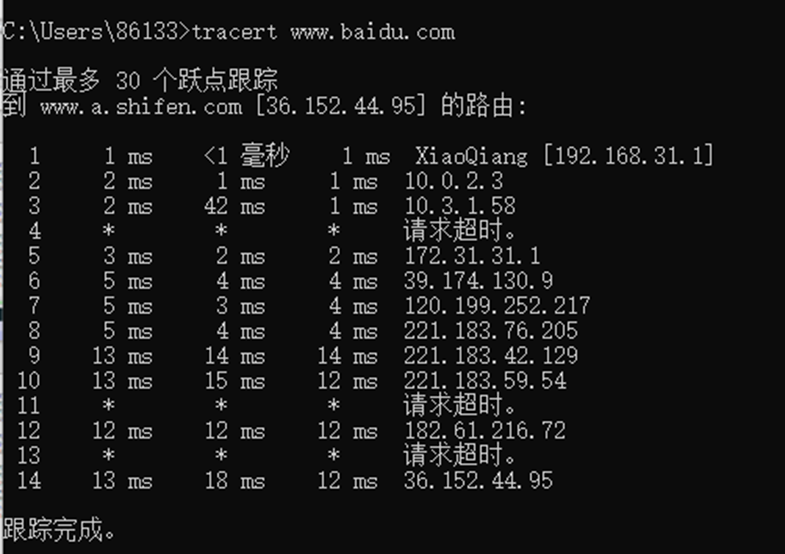

tracert 显示从本机到达一个特定地址的路由过程 tracert xxx
nslookup 显示某一个域名的 IP 地址 nslookup xxx

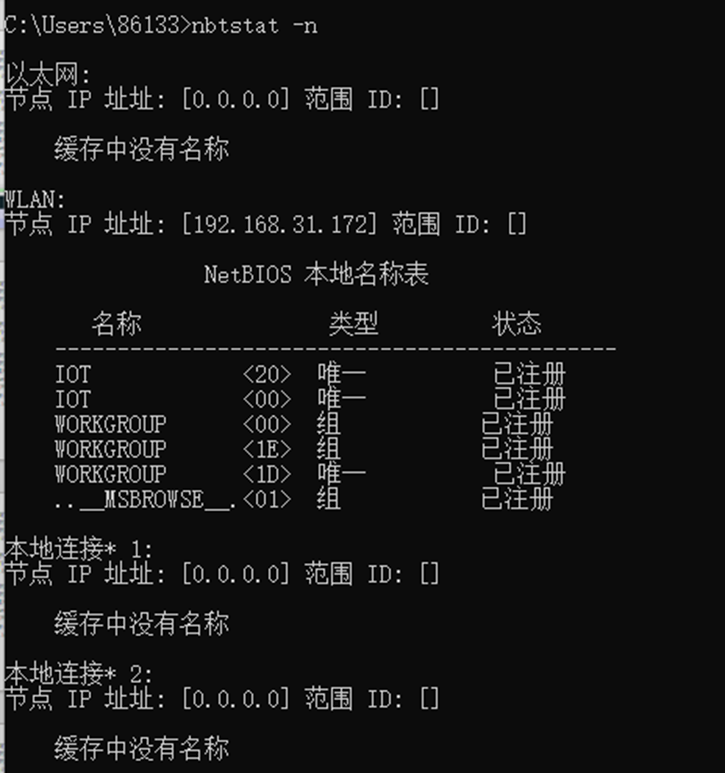

nbtstat 显示本机 NetBIOS 名称表 nbtstat -n

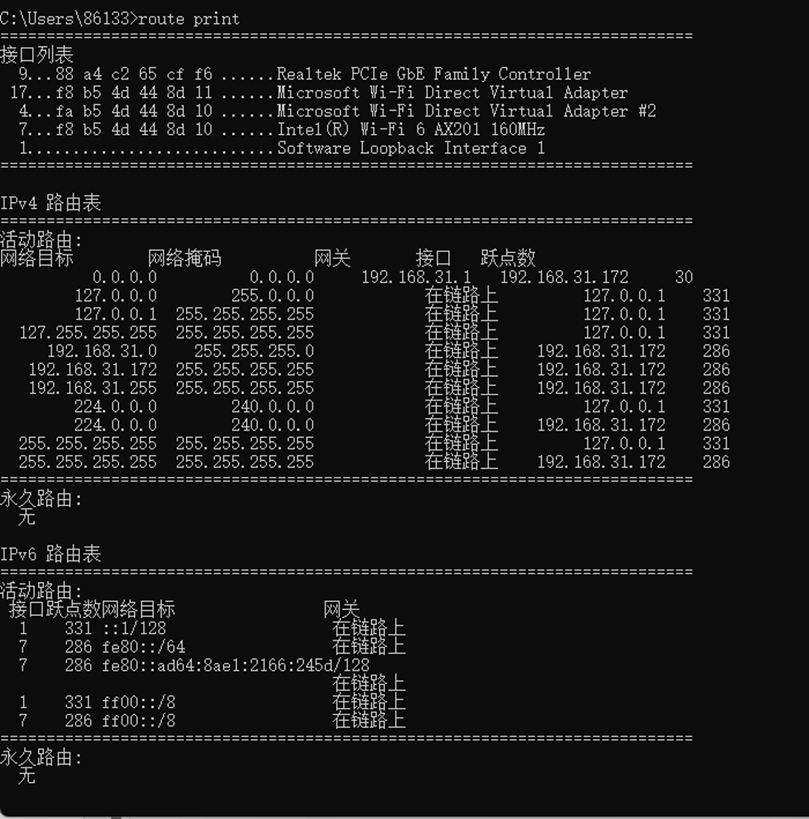

route 显示本机的路由表信息 &
并手工添加一个路由		 route print &
route add xxx mask mmm yyy
netstat 显示已经与本机建立TCP连接的端口、IP地址、连接状态等信息 netstat -n

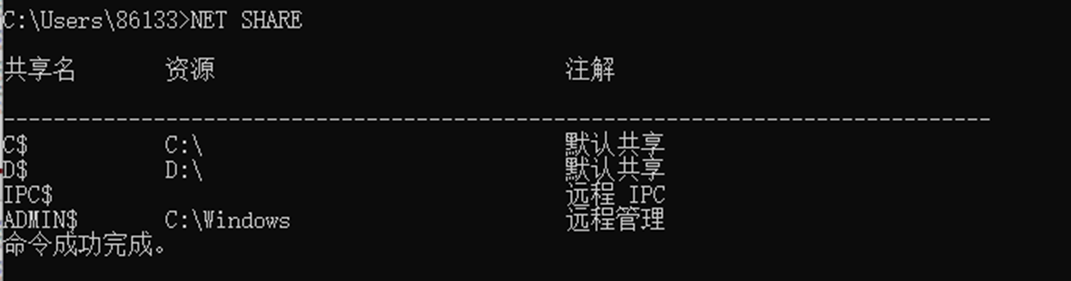

NET SHARE 显示局域网范围内某台机器的共享资源 NET SHARE

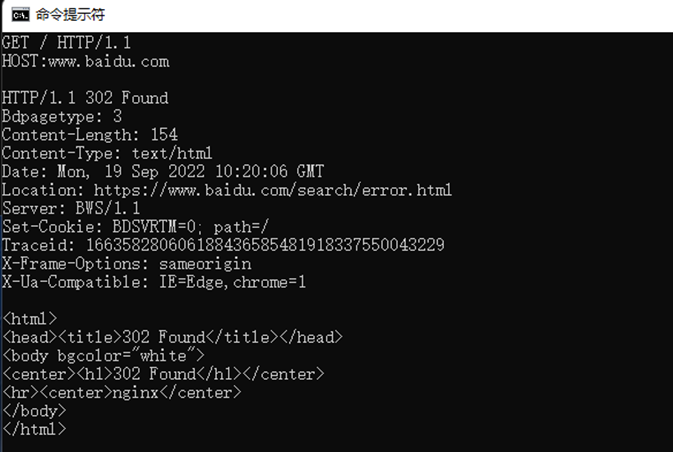

telnet 连接WEB服务器的端口获得该网站的主页内容 telnet xxx
GET / HTTP/1.1
HOST:xxx

2.1 你的任务

  1. 运行以上表格中所有的命令示例（ 11 个功能，route 相关命令有两个需要运行）。
  2. 观察使用 ping, tracert, nslookup, telnet 指令时 WireShark 中出现的数据包并捕获，观察他们的协议类型。
  3. 观察哪些命令使用时会有数据包产生，并探索原因。
  4. 探索 ping 命令会发送怎样的数据包，何时会出现 ARP 信息。探索 ping 域名和 ping IP 地址时，二者产生的数据包有何不同。
  5. 详细任务内容可在实验报告模板中查看，实验结果截图放在最终实验报告中提交。

提示 & 要求

  • 示例中出现的 xxx 表示某个域名/IP地址，可任意选择，尽可能选择同图片示例不同的内容。mmm 表示子网掩码，yyy 表示网关。
  • 使用 route add 添加 IP 路由时，请把后两组数字改成你的学号后四位，前两组随意。例如，张三学号 3230109999，则应添加的 IP 地址为 xx.xx.99.99。
  • 在使用 route add 指令添加完路由后，请用 route print 指令重新打印一遍本机并指出你添加的路由位置。
  • 在使用 WireShark 观察命令发送的数据包时（你的任务2.1.2），若后台运行了浏览器或其他联网程序，WireShark 中抓的包会非常多，此时会影响我们判断哪些包是我们输入的命令所产生的。因此，我们建议：
    1. 尝试关掉后台应用，包的数量会减少很多
    2. 在选择 IP 地址的时候，选择特异性的 IP 地址。例如 ping 8.8.8.8，此时抓到的包目的/源地址就是这个。
      你也可以搜寻其他的一些公共 DNS 或公共 IP，这可以保证你的电脑一定能连通。
      而由于指令功能不同，不一定所有指令产生包的源/目的地址都是你输入的地址，请大家自行探索。
    3. 在包的具体信息栏目中有些会带上这个包的来源指令，如 ping，你可以用这个判断哪些包是你的指令产生的。

以上命令也存在其他参数，-n -r 等以实现不同功能，大家可以自行探索更多用途。
